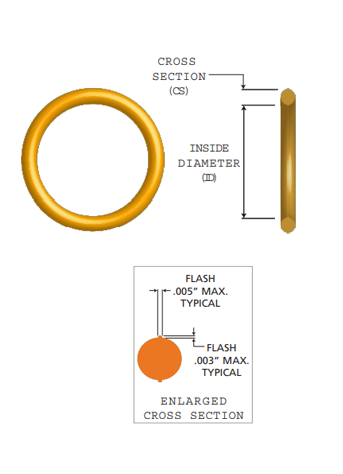

O-Rings West, Inc. | AS568 O-Ring Size Chart

AS568

Inches

mm

Size

ID

±

CS

±

ID

±

CS

±

-001

0.029

0.004

0.040

0.003

0.74

0.10

1.02

0.08

-002

0.042

0.004

0.050

0.003

1.07

0.10

1.27

0.08

-003

0.056

0.004

0.060

0.003

1.42

0.10

1.52

0.08

-004

0.070

0.005

0.070

0.003

1.78

0.13

1.78

0.08

-005

0.101

0.005

0.070

0.003

2.57

0.13

1.78

0.08

-006

0.114

0.005

0.070

0.003

2.90

0.13

1.78

0.08

-007

0.145

0.005

0.070

0.003

3.68

0.13

1.78

0.08

-008

0.176

0.005

0.070

0.003

4.47

0.13

1.78

0.08

-009

0.208

0.005

0.070

0.003

5.28

0.13

1.78

0.08

-010

0.239

0.005

0.070

0.003

6.07

0.13

1.78

0.08

-011

0.301

0.005

0.070

0.003

7.65

0.13

1.78

0.08

-012

0.364

0.005

0.070

0.003

9.25

0.13

1.78

0.08

-013

0.426

0.005

0.070

0.003

10.82

0.13

1.78

0.08

-014

0.489

0.005

0.070

0.003

12.42

0.13

1.78

0.08

-015

0.551

0.007

0.070

0.003

14.00

0.18

1.78

0.08

-016

0.614

0.009

0.070

0.003

15.60

0.23

1.78

0.08

-017

0.676

0.009

0.070

0.003

17.17

0.23

1.78

0.08

-018

0.739

0.009

0.070

0.003

18.77

0.23

1.78

0.08

-019

0.801

0.009

0.070

0.003

20.35

0.23

1.78

0.08

-020

0.864

0.009

0.070

0.003

21.95

0.23

1.78

0.08

-021

0.926

0.009

0.070

0.003

23.52

0.23

1.78

0.08

-022

0.989

0.010

0.070

0.003

25.12

0.25

1.78

0.08

-023

1.051

0.010

0.070

0.003

26.70

0.25

1.78

0.08

-024

1.114

0.010

0.070

0.003

28.30

0.25

1.78

0.08

-025

1.176

0.011

0.070

0.003

29.87

0.28

1.78

0.08

-026

1.239

0.011

0.070

0.003

31.47

0.28

1.78

0.08

-027

1.301

0.011

0.070

0.003

33.05

0.28

1.78

0.08

-028

1.364

0.013

0.070

0.003

34.65

0.33

1.78

0.08

-029

1.489

0.013

0.070

0.003

37.82

0.33

1.78

0.08

-030

1.614

0.013

0.070

0.003

41.00

0.33

1.78

0.08

-031

1.739

0.015

0.070

0.003

44.17

0.38

1.78

0.08

-032

1.864

0.015

0.070

0.003

47.35

0.38

1.78

0.08

-033

1.989

0.018

0.070

0.003

50.52

0.46

1.78

0.08

-034

2.114

0.018

0.070

0.003

53.70

0.46

1.78

0.08

-035

2.239

0.018

0.070

0.003

56.87

0.46

1.78

0.08

-036

2.364

0.018

0.070

0.003

60.05

0.46

1.78

0.08

-037

2.489

0.018

0.070

0.003

63.22

0.46

1.78

0.08

-038

2.614

0.020

0.070

0.003

66.40

0.51

1.78

0.08

-039

2.739

0.020

0.070

0.003

69.57

0.51

1.78

0.08

-040

2.864

0.020

0.070

0.003

72.75

0.51

1.78

0.08

-041

2.989

0.024

0.070

0.003

75.92

0.61

1.78

0.08

-042

3.239

0.024

0.070

0.003

82.27

0.61

1.78

0.08

-043

3.489

0.024

0.070

0.003

88.62

0.61

1.78

0.08

-044

3.739

0.027

0.070

0.003

94.97

0.69

1.78

0.08

-045

3.989

0.027

0.070

0.003

101.32

0.69

1.78

0.08

-046

4.239

0.030

0.070

0.003

107.67

0.76

1.78

0.08

-047

4.489

0.030

0.070

0.003

114.02

0.76

1.78

0.08

-048

4.739

0.030

0.070

0.003

120.37

0.76

1.78

0.08

-049

4.989

0.037

0.070

0.003

126.72

0.94

1.78

0.08

-050

5.239

0.037

0.070

0.003

133.07

0.94

1.78

0.08

-102

0.049

0.005

0.103

0.003

1.24

0.13

2.62

0.08

-103

0.081

0.005

0.103

0.003

2.06

0.13

2.62

0.08

-104

0.112

0.005

0.103

0.003

2.84

0.13

2.62

0.08

-105

0.143

0.005

0.103

0.003

3.63

0.13

2.62

0.08

-106

0.174

0.005

0.103

0.003

4.42

0.13

2.62

0.08



-107

0.206

0.005

0.103

0.003

5.23

0.13

2.62

0.08

-108

0.237

0.005

0.103

0.003

6.02

0.13

2.62

0.08

-109

0.299

0.005

0.103

0.003

7.59

0.13

2.62

0.08

-110

0.362

0.005

0.103

0.003

9.19

0.13

2.62

0.08

-111

0.424

0.005

0.103

0.003

10.77

0.13

2.62

0.08



-112

0.487

0.005

0.103

0.003

12.37

0.13

2.62

0.08

-113

0.549

0.007

0.103

0.003

13.94

0.18

2.62

0.08

-114

0.612

0.009

0.103

0.003

15.54

0.23

2.62

0.08

-115

0.674

0.009

0.103

0.003

17.12

0.23

2.62

0.08

-116

0.737

0.009

0.103

0.003

18.72

0.23

2.62

0.08

-117

0.799

0.010

0.103

0.003

20.29

0.25

2.62

0.08

-118

0.862

0.010

0.103

0.003

21.89

0.25

2.62

0.08

-119

0.924

0.010

0.103

0.003

23.47

0.25

2.62

0.08

-120

0.987

0.010

0.103

0.003

25.07

0.25

2.62

0.08

-121

1.049

0.010

0.103

0.003

26.64

0.25

2.62

0.08



-122

1.112

0.010

0.103

0.003

28.24

0.25

2.62

0.08

-123

1.174

0.012

0.103

0.003

29.82

0.30

2.62

0.08

-124

1.237

0.012

0.103

0.003

31.42

0.30

2.62

0.08

-125

1.299

0.012

0.103

0.003

32.99

0.30

2.62

0.08



-126

1.362

0.012

0.103

0.003

34.59

0.30

2.62

0.08



-127

1.424

0.012

0.103

0.003

36.17

0.30

2.62

0.08

-128

1.487

0.012

0.103

0.003

37.77

0.30

2.62

0.08

-129

1.549

0.015

0.103

0.003

39.34

0.38

2.62

0.08

-130

1.612

0.015

0.103

0.003

40.94

0.38

2.62

0.08

-131

1.674

0.015

0.103

0.003

42.52

0.38

2.62

0.08

-132

1.737

0.015

0.103

0.003

44.12

0.38

2.62

0.08

-133

1.799

0.015

0.103

0.003

45.69

0.38

2.62

0.08

-134

1.862

0.015

0.103

0.003

47.29

0.38

2.62

0.08

-135

1.925

0.017

0.103

0.003

48.90

0.43

2.62

0.08



-136

1.987

0.017

0.103

0.003

50.47

0.43

2.62

0.08



-137

2.050

0.017

0.103

0.003

52.07

0.43

2.62

0.08

-138

2.112

0.017

0.103

0.003

53.64

0.43

2.62

0.08

-139

2.175

0.017

0.103

0.003

55.25

0.43

2.62

0.08

-140

2.237

0.017

0.103

0.003

56.82

0.43

2.62

0.08

-141

2.300

0.020

0.103

0.003

58.42

0.51

2.62

0.08



-142

2.362

0.020

0.103

0.003

59.99

0.51

2.62

0.08

-143

2.425

0.020

0.103

0.003

61.60

0.51

2.62

0.08

-144

2.487

0.020

0.103

0.003

63.17

0.51

2.62

0.08

-145

2.550

0.020

0.103

0.003

64.77

0.51

2.62

0.08



-146

2.612

0.020

0.103

0.003

66.34

0.51

2.62

0.08

-147

2.675

0.022

0.103

0.003

67.95

0.56

2.62

0.08

-148

2.737

0.022

0.103

0.003

69.52

0.56

2.62

0.08

-149

2.800

0.022

0.103

0.003

71.12

0.56

2.62

0.08

-150

2.862

0.022

0.103

0.003

72.69

0.56

2.62

0.08

-151

2.987

0.024

0.103

0.003

75.87

0.61

2.62

0.08



-152

3.237

0.024

0.103

0.003

82.22

0.61

2.62

0.08

-153

3.487

0.024

0.103

0.003

88.57

0.61

2.62

0.08

-154

3.737

0.028

0.103

0.003

94.92

0.71

2.62

0.08

-155

3.987

0.028

0.103

0.003

101.27

0.71

2.62

0.08

-156

4.237

0.030

0.103

0.003

107.62

0.76

2.62

0.08

-157

4.487

0.030

0.103

0.003

113.97

0.76

2.62

0.08

-158

4.737

0.030

0.103

0.003

120.32

0.76

2.62

0.08

-159

4.987

0.035

0.103

0.003

126.67

0.89

2.62

0.08

-160

5.237

0.035

0.103

0.003

133.02

0.89

2.62

0.08

-161

5.487

0.035

0.103

0.003

139.37

0.89

2.62

0.08

-162

5.737

0.035

0.103

0.003

145.72

0.89

2.62

0.08

-163

5.987

0.035

0.103

0.003

152.07

0.89

2.62

0.08

-164

6.237

0.040

0.103

0.003

158.42

1.02

2.62

0.08

-165

6.487

0.040

0.103

0.003

164.77

1.02

2.62

0.08

-166

6.737

0.040

0.103

0.003

171.12

1.02

2.62

0.08

-167

6.987

0.040

0.103

0.003

177.47

1.02

2.62

0.08

-168

7.237

0.045

0.103

0.003

183.82

1.14

2.62

0.08

-169

7.487

0.045

0.103

0.003

190.17

1.14

2.62

0.08

-170

7.737

0.045

0.103

0.003

196.52

1.14

2.62

0.08

-171

7.987

0.045

0.103

0.003

202.87

1.14

2.62

0.08

-172

8.237

0.050

0.103

0.003

209.22

1.27

2.62

0.08

-173

8.487

0.050

0.103

0.003

215.57

1.27

2.62

0.08

-174

8.737

0.050

0.103

0.003

221.92

1.27

2.62

0.08

-175

8.987

0.050

0.103

0.003

228.27

1.27

2.62

0.08

-176

9.237

0.055

0.103

0.003

234.62

1.40

2.62

0.08

-177

9.487

0.055

0.103

0.003

240.97

1.40

2.62

0.08

-178

9.737

0.055

0.103

0.003

247.32

1.40

2.62

0.08

-201

0.171

0.005

0.139

0.004

4.34

0.13

3.53

0.10

-202

0.234

0.005

0.139

0.004

5.94

0.13

3.53

0.10

-203

0.296

0.005

0.139

0.004

7.52

0.13

3.53

0.10

-204

0.359

0.005

0.139

0.004

9.12

0.13

3.53

0.10

-205

0.421

0.005

0.139

0.004

10.69

0.13

3.53

0.10

-206

0.484

0.005

0.139

0.004

12.29

0.13

3.53

0.10

-207

0.546

0.007

0.139

0.004

13.87

0.18

3.53

0.10

-208

0.609

0.009

0.139

0.004

15.47

0.23

3.53

0.10

-209

0.671

0.009

0.139

0.004

17.04

0.23

3.53

0.10

-210

0.734

0.010

0.139

0.004

18.64

0.25

3.53

0.10

-211

0.796

0.010

0.139

0.004

20.22

0.25

3.53

0.10

-212

0.859

0.010

0.139

0.004

21.82

0.25

3.53

0.10

-213

0.921

0.010

0.139

0.004

23.39

0.25

3.53

0.10

-214

0.984

0.010

0.139

0.004

24.99

0.25

3.53

0.10

-215

1.046

0.010

0.139

0.004

26.57

0.25

3.53

0.10

-216

1.109

0.012

0.139

0.004

28.17

0.30

3.53

0.10

-217

1.171

0.012

0.139

0.004

29.74

0.30

3.53

0.10

-218

1.234

0.012

0.139

0.004

31.34

0.30

3.53

0.10

-219

1.296

0.012

0.139

0.004

32.92

0.30

3.53

0.10

-220

1.359

0.012

0.139

0.004

34.52

0.30

3.53

0.10

-221

1.421

0.012

0.139

0.004

36.09

0.30

3.53

0.10

-222

1.484

0.015

0.139

0.004

37.69

0.38

3.53

0.10

-223

1.609

0.015

0.139

0.004

40.87

0.38

3.53

0.10

-224

1.734

0.015

0.139

0.004

44.04

0.38

3.53

0.10

-225

1.859

0.018

0.139

0.004

47.22

0.46

3.53

0.10

-226

1.984

0.018

0.139

0.004

50.39

0.46

3.53

0.10

-227

2.109

0.018

0.139

0.004

53.57

0.46

3.53

0.10

-228

2.234

0.020

0.139

0.004

56.74

0.51

3.53

0.10

-229

2.359

0.020

0.139

0.004

59.92

0.51

3.53

0.10

-230

2.484

0.020

0.139

0.004

63.09

0.51

3.53

0.10

-231

2.609

0.020

0.139

0.004

66.27

0.51

3.53

0.10

-232

2.734

0.024

0.139

0.004

69.44

0.61

3.53

0.10

-233

2.859

0.024

0.139

0.004

72.62

0.61

3.53

0.10

-234

2.984

0.024

0.139

0.004

75.79

0.61

3.53

0.10

-235

3.109

0.024

0.139

0.004

78.97

0.61

3.53

0.10

-236

3.234

0.024

0.139

0.004

82.14

0.61

3.53

0.10

-237

3.359

0.024

0.139

0.004

85.32

0.61

3.53

0.10

-238

3.484

0.024

0.139

0.004

88.49

0.61

3.53

0.10

-239

3.609

0.028

0.139

0.004

91.67

0.71

3.53

0.10

-240

3.734

0.028

0.139

0.004

94.84

0.71

3.53

0.10

-241

3.859

0.028

0.139

0.004

98.02

0.71

3.53

0.10

-242

3.984

0.028

0.139

0.004

101.19

0.71

3.53

0.10

-243

4.109

0.028

0.139

0.004

104.37

0.71

3.53

0.10

-244

4.234

0.030

0.139

0.004

107.54

0.76

3.53

0.10

-245

4.359

0.030

0.139

0.004

110.72

0.76

3.53

0.10

-246

4.484

0.030

0.139

0.004

113.89

0.76

3.53

0.10

-247

4.609

0.030

0.139

0.004

117.07

0.76

3.53

0.10

-248

4.734

0.030

0.139

0.004

120.24

0.76

3.53

0.10

-249

4.859

0.035

0.139

0.004

123.42

0.89

3.53

0.10

-250

4.984

0.035

0.139

0.004

126.59

0.89

3.53

0.10

-251

5.109

0.035

0.139

0.004

129.77

0.89

3.53

0.10

-252

5.234

0.035

0.139

0.004

132.94

0.89

3.53

0.10

-253

5.359

0.035

0.139

0.004

136.12

0.89

3.53

0.10

-254

5.484

0.035

0.139

0.004

139.29

0.89

3.53

0.10

-255

5.609

0.035

0.139

0.004

142.47

0.89

3.53

0.10

-256

5.734

0.035

0.139

0.004

145.64

0.89

3.53

0.10

-257

5.859

0.035

0.139

0.004

148.82

0.89

3.53

0.10

-258

5.984

0.035

0.139

0.004

151.99

0.89

3.53

0.10

-259

6.234

0.040

0.139

0.004

158.34

1.02

3.53

0.10

-260

6.484

0.040

0.139

0.004

164.69

1.02

3.53

0.10

-261

6.734

0.040

0.139

0.004

171.04

1.02

3.53

0.10

-262

6.984

0.040

0.139

0.004

177.39

1.02

3.53

0.10

-263

7.234

0.045

0.139

0.004

183.74

1.14

3.53

0.10

-264

7.484

0.045

0.139

0.004

190.09

1.14

3.53

0.10

-265

7.734

0.045

0.139

0.004

196.44

1.14

3.53

0.10

-266

7.984

0.045

0.139

0.004

202.79

1.14

3.53

0.10

-267

8.234

0.050

0.139

0.004

209.14

1.27

3.53

0.10

-268

8.484

0.050

0.139

0.004

215.49

1.27

3.53

0.10

-269

8.734

0.050

0.139

0.004

221.84

1.27

3.53

0.10

-270

8.984

0.050

0.139

0.004

228.19

1.27

3.53

0.10

-271

9.234

0.055

0.139

0.004

234.54

1.40

3.53

0.10

-272

9.484

0.055

0.139

0.004

240.89

1.40

3.53

0.10

-273

9.734

0.055

0.139

0.004

247.24

1.40

3.53

0.10

-274

9.984

0.055

0.139

0.004

253.59

1.40

3.53

0.10

-275

10.484

0.055

0.139

0.004

266.29

1.40

3.53

0.10

-276

10.984

0.065

0.139

0.004

278.99

1.65

3.53

0.10

-277

11.484

0.065

0.139

0.004

291.69

1.65

3.53

0.10

-278

11.984

0.065

0.139

0.004

304.39

1.65

3.53

0.10

-279

12.984

0.065

0.139

0.004

329.79

1.65

3.53

0.10

-280

13.984

0.065

0.139

0.004

355.19

1.65

3.53

0.10

-281

14.984

0.065

0.139

0.004

380.59

1.65

3.53

0.10

-282

15.955

0.075

0.139

0.004

405.26

1.91

3.53

0.10

-283

16.955

0.080

0.139

0.004

430.66

2.03

3.53

0.10

-284

17.955

0.085

0.139

0.004

456.06

2.16

3.53

0.10

-309

0.412

0.005

0.210

0.005

10.46

0.13

5.33

0.13

-310

0.475

0.005

0.210

0.005

12.07

0.13

5.33

0.13

-311

0.537

0.007

0.210

0.005

13.64

0.18

5.33

0.13

-312

0.600

0.009

0.210

0.005

15.24

0.23

5.33

0.13

-313

0.662

0.009

0.210

0.005

16.81

0.23

5.33

0.13

-314

0.725

0.010

0.210

0.005

18.42

0.25

5.33

0.13

-315

0.787

0.010

0.210

0.005

19.99

0.25

5.33

0.13

-316

0.850

0.010

0.210

0.005

21.59

0.25

5.33

0.13

-317

0.912

0.010

0.210

0.005

23.16

0.25

5.33

0.13

-318

0.975

0.010

0.210

0.005

24.77

0.25

5.33

0.13

-319

1.037

0.010

0.210

0.005

26.34

0.25

5.33

0.13

-320

1.100

0.012

0.210

0.005

27.94

0.30

5.33

0.13

-321

1.162

0.012

0.210

0.005

29.51

0.30

5.33

0.13

-322

1.225

0.012

0.210

0.005

31.12

0.30

5.33

0.13

-323

1.287

0.012

0.210

0.005

32.69

0.30

5.33

0.13

-324

1.350

0.012

0.210

0.005

34.29

0.30

5.33

0.13

-325

1.475

0.015

0.210

0.005

37.47

0.38

5.33

0.13

-326

1.600

0.015

0.210

0.005

40.64

0.38

5.33

0.13

-327

1.725

0.015

0.210

0.005

43.82

0.38

5.33

0.13

-328

1.850

0.015

0.210

0.005

46.99

0.38

5.33

0.13

-329

1.975

0.018

0.210

0.005

50.17

0.46

5.33

0.13

-330

2.100

0.018

0.210

0.005

53.34

0.46

5.33

0.13

-331

2.225

0.018

0.210

0.005

56.52

0.46

5.33

0.13

-332

2.350

0.018

0.210

0.005

59.69

0.46

5.33

0.13

-333

2.475

0.020

0.210

0.005

62.87

0.51

5.33

0.13

-334

2.600

0.020

0.210

0.005

66.04

0.51

5.33

0.13

-335

2.725

0.020

0.210

0.005

69.22

0.51

5.33

0.13

-336

2.850

0.020

0.210

0.005

72.39

0.51

5.33

0.13

-337

2.975

0.024

0.210

0.005

75.57

0.61

5.33

0.13

-338

3.100

0.024

0.210

0.005

78.74

0.61

5.33

0.13

-339

3.225

0.024

0.210

0.005

81.92

0.61

5.33

0.13

-340

3.350

0.024

0.210

0.005

85.09

0.61

5.33

0.13

-341

3.475

0.024

0.210

0.005

88.27

0.61

5.33

0.13

-342

3.600

0.028

0.210

0.005

91.44

0.71

5.33

0.13

-343

3.725

0.028

0.210

0.005

94.62

0.71

5.33

0.13

-344

3.850

0.028

0.210

0.005

97.79

0.71

5.33

0.13

-345

3.975

0.028

0.210

0.005

100.97

0.71

5.33

0.13

-346

4.100

0.028

0.210

0.005

104.14

0.71

5.33

0.13

-347

4.225

0.030

0.210

0.005

107.32

0.76

5.33

0.13

-348

4.350

0.030

0.210

0.005

110.49

0.76

5.33

0.13

-349

4.475

0.030

0.210

0.005

113.67

0.76

5.33

0.13

-350

4.600

0.030

0.210

0.005

116.84

0.76

5.33

0.13

-351

4.725

0.030

0.210

0.005

120.02

0.76

5.33

0.13

-352

4.850

0.030

0.210

0.005

123.19

0.76

5.33

0.13

-353

4.975

0.037

0.210

0.005

126.37

0.94

5.33

0.13

-354

5.100

0.037

0.210

0.005

129.54

0.94

5.33

0.13

-355

5.225

0.037

0.210

0.005

132.72

0.94

5.33

0.13

-356

5.350

0.037

0.210

0.005

135.89

0.94

5.33

0.13

-357

5.475

0.037

0.210

0.005

139.07

0.94

5.33

0.13

-358

5.600

0.037

0.210

0.005

142.24

0.94

5.33

0.13

-359

5.725

0.037

0.210

0.005

145.42

0.94

5.33

0.13

-360

5.850

0.037

0.210

0.005

148.59

0.94

5.33

0.13

-361

5.975

0.037

0.210

0.005

151.77

0.94

5.33

0.13

-362

6.225

0.040

0.210

0.005

158.12

1.02

5.33

0.13

-363

6.475

0.040

0.210

0.005

164.47

1.02

5.33

0.13

-364

6.725

0.040

0.210

0.005

170.82

1.02

5.33

0.13

-365

6.975

0.040

0.210

0.005

177.17

1.02

5.33

0.13

-366

7.225

0.045

0.210

0.005

183.52

1.14

5.33

0.13

-367

7.475

0.045

0.210

0.005

189.87

1.14

5.33

0.13

-368

7.725

0.045

0.210

0.005

196.22

1.14

5.33

0.13

-369

7.975

0.045

0.210

0.005

202.57

1.14

5.33

0.13

-370

8.225

0.050

0.210

0.005

208.92

1.27

5.33

0.13

-371

8.475

0.050

0.210

0.005

215.27

1.27

5.33

0.13

-372

8.725

0.050

0.210

0.005

221.62

1.27

5.33

0.13

-373

8.975

0.050

0.210

0.005

227.97

1.27

5.33

0.13

-374

9.225

0.055

0.210

0.005

234.32

1.40

5.33

0.13

-375

9.475

0.055

0.210

0.005

240.67

1.40

5.33

0.13

-376

9.725

0.055

0.210

0.005

247.02

1.40

5.33

0.13

-377

9.975

0.055

0.210

0.005

253.37

1.40

5.33

0.13

-378

10.475

0.060

0.210

0.005

266.07

1.52

5.33

0.13

-379

10.975

0.060

0.210

0.005

278.77

1.52

5.33

0.13

-380

11.475

0.065

0.210

0.005

291.47

1.65

5.33

0.13

-381

11.975

0.065

0.210

0.005

304.17

1.65

5.33

0.13

-382

12.975

0.065

0.210

0.005

329.57

1.65

5.33

0.13

-383

13.975

0.070

0.210

0.005

354.97

1.78

5.33

0.13

-384

14.975

0.070

0.210

0.005

380.37

1.78

5.33

0.13

-385

15.955

0.075

0.210

0.005

405.26

1.91

5.33

0.13

-386

16.955

0.080

0.210

0.005

430.66

2.03

5.33

0.13

-387

17.955

0.085

0.210

0.005

456.06

2.16

5.33

0.13

-388

18.955

0.090

0.210

0.005

481.46

2.29

5.33

0.13

-389

19.955

0.095

0.210

0.005

506.86

2.41

5.33

0.13

-390

20.955

0.095

0.210

0.005

532.26

2.41

5.33

0.13

-391

21.955

0.100

0.210

0.005

557.66

2.54

5.33

0.13

-392

22.940

0.105

0.210

0.005

582.68

2.67

5.33

0.13

-393

23.940

0.110

0.210

0.005

608.08

2.79

5.33

0.13

-394

24.940

0.115

0.210

0.005

633.48

2.92

5.33

0.13

-395

25.940

0.120

0.210

0.005

658.88

3.05

5.33

0.13

-425

4.475

0.033

0.275

0.006

113.67

0.84

6.99

0.15

-426

4.600

0.033

0.275

0.006

116.84

0.84

6.99

0.15

-427

4.725

0.033

0.275

0.006

120.02

0.84

6.99

0.15

-428

4.850

0.033

0.275

0.006

123.19

0.84

6.99

0.15

-429

4.975

0.037

0.275

0.006

126.37

0.94

6.99

0.15

-430

5.100

0.037

0.275

0.006

129.54

0.94

6.99

0.15

-431

5.225

0.037

0.275

0.006

132.72

0.94

6.99

0.15

-432

5.350

0.037

0.275

0.006

135.89

0.94

6.99

0.15

-433

5.475

0.037

0.275

0.006

139.07

0.94

6.99

0.15

-434

5.600

0.037

0.275

0.006

142.24

0.94

6.99

0.15

-435

5.725

0.037

0.275

0.006

145.42

0.94

6.99

0.15

-436

5.850

0.037

0.275

0.006

148.59

0.94

6.99

0.15

-437

5.975

0.037

0.275

0.006

151.77

0.94

6.99

0.15

-438

6.225

0.040

0.275

0.006

158.12

1.02

6.99

0.15

-439

6.475

0.040

0.275

0.006

164.47

1.02

6.99

0.15

-440

6.725

0.040

0.275

0.006

170.82

1.02

6.99

0.15

-441

6.975

0.040

0.275

0.006

177.17

1.02

6.99

0.15

-442

7.225

0.045

0.275

0.006

183.52

1.14

6.99

0.15

-443

7.475

0.045

0.275

0.006

189.87

1.14

6.99

0.15

-444

7.725

0.045

0.275

0.006

196.22

1.14

6.99

0.15

-445

7.975

0.045

0.275

0.006

202.57

1.14

6.99

0.15

-446

8.475

0.055

0.275

0.006

215.27

1.40

6.99

0.15

-447

8.975

0.055

0.275

0.006

227.97

1.40

6.99

0.15

-448

9.475

0.055

0.275

0.006

240.67

1.40

6.99

0.15

-449

9.975

0.055

0.275

0.006

253.37

1.40

6.99

0.15

-450

10.475

0.060

0.275

0.006

266.07

1.52

6.99

0.15

-451

10.975

0.060

0.275

0.006

278.77

1.52

6.99

0.15

-452

11.475

0.060

0.275

0.006

291.47

1.52

6.99

0.15

-453

11.975

0.060

0.275

0.006

304.17

1.52

6.99

0.15

-454

12.475

0.060

0.275

0.006

316.87

1.52

6.99

0.15

-455

12.975

0.060

0.275

0.006

329.57

1.52

6.99

0.15

-456

13.475

0.070

0.275

0.006

342.27

1.78

6.99

0.15

-457

13.975

0.070

0.275

0.006

354.97

1.78

6.99

0.15

-458

14.475

0.070

0.275

0.006

367.67

1.78

6.99

0.15

-459

14.975

0.070

0.275

0.006

380.37

1.78

6.99

0.15

-460

15.475

0.070

0.275

0.006

393.07

1.78

6.99

0.15

-461

15.955

0.075

0.275

0.006

405.26

1.91

6.99

0.15

-462

16.455

0.075

0.275

0.006

417.96

1.91

6.99

0.15

-463

16.955

0.080

0.275

0.006

430.66

2.03

6.99

0.15

-464

17.455

0.085

0.275

0.006

443.36

2.16

6.99

0.15

-465

17.955

0.085

0.275

0.006

456.06

2.16

6.99

0.15

-466

18.455

0.085

0.275

0.006

468.76

2.16

6.99

0.15

-467

18.955

0.090

0.275

0.006

481.46

2.29

6.99

0.15

-468

19.455

0.090

0.275

0.006

494.16

2.29

6.99

0.15

-469

19.955

0.095

0.275

0.006

506.86

2.41

6.99

0.15

-470

20.955

0.095

0.275

0.006

532.26

2.41

6.99

0.15

-471

21.955

0.100

0.275

0.006

557.66

2.54

6.99

0.15

-472

22.940

0.105

0.275

0.006

582.68

2.67

6.99

0.15

-473

23.940

0.110

0.275

0.006

608.08

2.79

6.99

0.15

-474

24.940

0.115

0.275

0.006

633.48

2.92

6.99

0.15

-475

25.940

0.120

0.275

0.006

658.88

3.05

6.99

0.15

-901

0.185

0.005

0.056

0.003

4.70

0.13

1.42

0.08

-902

0.239

0.005

0.064

0.003

6.07

0.13

1.63

0.08

-903

0.301

0.005

0.064

0.003

7.65

0.13

1.63

0.08

-904

0.351

0.005

0.072

0.003

8.92

0.13

1.83

0.08

-905

0.414

0.005

0.072

0.003

10.52

0.13

1.83

0.08

-906

0.468

0.005

0.078

0.003

11.89

0.13

1.98

0.08

-907

0.530

0.007

0.082

0.003

13.46

0.18

2.08

0.08

-908

0.644

0.009

0.087

0.003

16.36

0.23

2.21

0.08

-909

0.706

0.009

0.097

0.003

17.93

0.23

2.46

0.08

-910

0.755

0.009

0.097

0.003

19.18

0.23

2.46

0.08

-911

0.863

0.009

0.116

0.004

21.92

0.23

2.95

0.10

-912

0.924

0.009

0.116

0.004

23.47

0.23

2.95

0.10

-913

0.986

0.010

0.116

0.004

25.04

0.25

2.95

0.10

-914

1.047

0.010

0.116

0.004

26.59

0.25

2.95

0.10

-916

1.171

0.010

0.116

0.004

29.74

0.25

2.95

0.10

-918

1.355

0.012

0.116

0.004

34.42

0.30

2.95

0.10

-920

1.475

0.014

0.118

0.004

37.47

0.36

3.00

0.10

-924

1.720

0.014

0.118

0.004

43.69

0.36

3.00

0.10

-928

2.090

0.018

0.118

0.004

53.09

0.46

3.00

0.10

-932

2.337

0.018

0.118

0.004

59.36

0.46

3.00

0.10

Download or Print Our Standard O-ring Size Sheet

Using the O-Ring Size Chart

To identify which AS568B standard O-ring size is appropriate for your application, you must know the required cross-sectional diameter and either the inside diameter or the outside diameter.

O-Ring West's O-ring size chart is arranged by cross- sectional diameter and then inside diameter. Each combination of cross-sectional diameter and inside diameter has been assigned a unique size (or dash number). Certain O-ring sizes for static seals, reciprocating seals, and rotary seals should be installed in grooves with different diameters.

Ready to get started? Questions?
Work with us or get a quote!

sales@oringswest.com

Contact By Form

Contact By Email

Call
425-967-5732

Toll Free
1-888-722-2602

Fax
425-967-5175

©2023 ORings West All rights reserved.

Kalrez®, Teflon® and Viton® are registered trademarks of DuPont. Aflas® is a registered trademark of Asahi Glass. SAE is a registered trademark of SAE International ASTM is a registered trademark of ASTM International Parco is a registered trademark of Parco, Inc.

STANDARD O-RINGS

RUBBER MATERIALS

METRIC O-RINGS

TEMPERATURES

GROOVE DESIGN

FLUID COMPATIBILITY

REQUEST A QUOTE

Lynnwood Web Design by Venbit

Top
